IGBT、SIC模塊的穩定運行，高度依賴其內部關鍵支撐組件 ——陶瓷覆銅基板（如：DBC、AMB）與端子等：陶瓷覆銅基板承擔絕緣、散熱與電流傳導的核心功能，端子則負責模塊與外部電路的可靠連接。

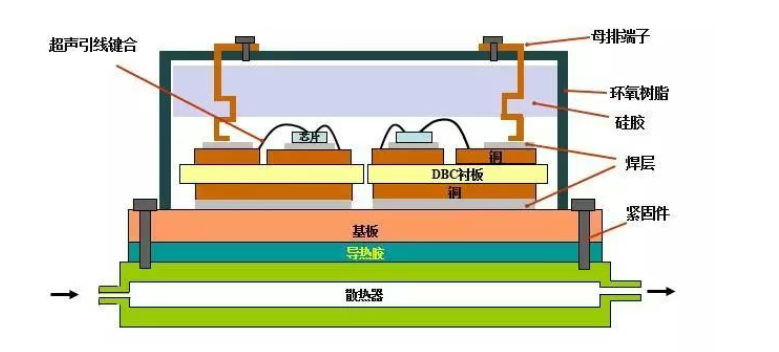

（* IGBT的組成圖，圖片源于網絡，侵刪）

陶瓷覆銅基板氧化的原因及危害

  銅層的氧化問題直接關乎器件可靠性與使用壽命，影響IGBT模塊乃至整個電力電子系統的穩定。

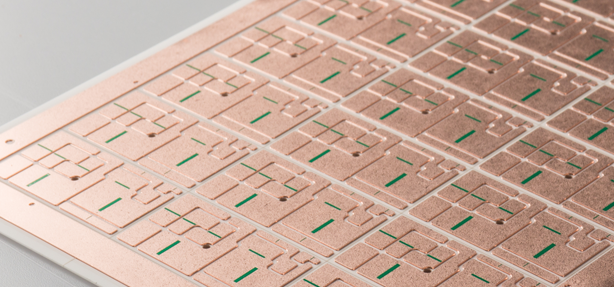

（*陶瓷覆銅基板，圖片源于網絡，侵刪）

氧化層產生的原因

  燒結后基板溫度過高（200°左右），產品在模具內氮氣冷卻時，基板表面與大氣中氣氛接觸，導致基板表面Cu氧化，從而形成不同程度的氧化層。

氧化層產生的危害

  1、影響電絕緣性（如：漏電流增大、降低擊穿電壓、介電損耗提升等）

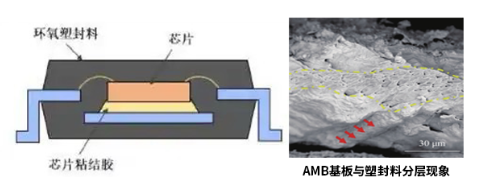

  2、削弱金屬化層結合力與焊接可靠性（導致脫層、虛焊等問題）

  3、導致熱阻增加、應力集中等，直接影響產品良率和長期可靠性，甚至造成基板報廢

干法還原與傳統濕法還原對比

  傳統濕法還原：利用揮發性還原劑（如甲酸）所產生的活性氣體，通過氣體作用于產品表面，將金屬氧化物還原為金屬單質，然而該過程會產生廢氣等污染物，需對廢氣做出處理。

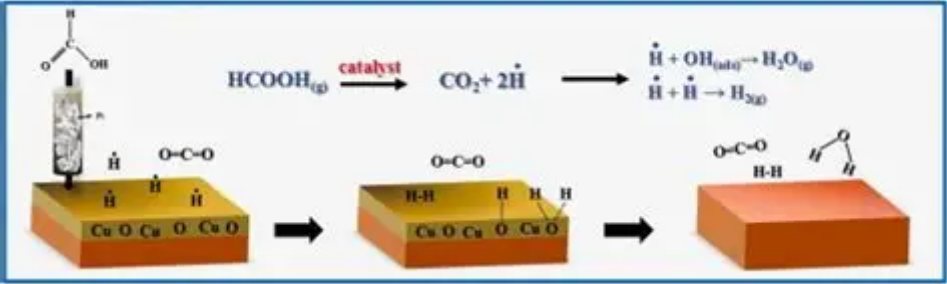

（*甲酸蒸汽還原氧化銅，圖片源于網絡，侵刪）

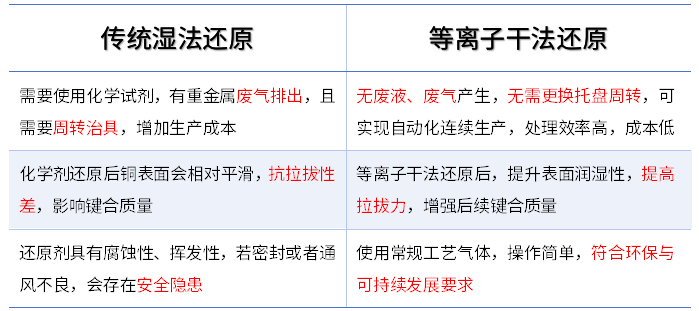

（*傳統濕法還原（甲酸）VS等離子干法還原）

  傳統濕法還原面臨廢氣處理成本高、潛在鍵合質量風險及安全隱患等挑戰，而等離子干法還原憑借安全環保、高效穩定、處理均勻等優勢，并能顯著提升后續鍵合工藝的穩定性，已成為備受關注的理想解決方案。

等離子干法還原應用案例分析

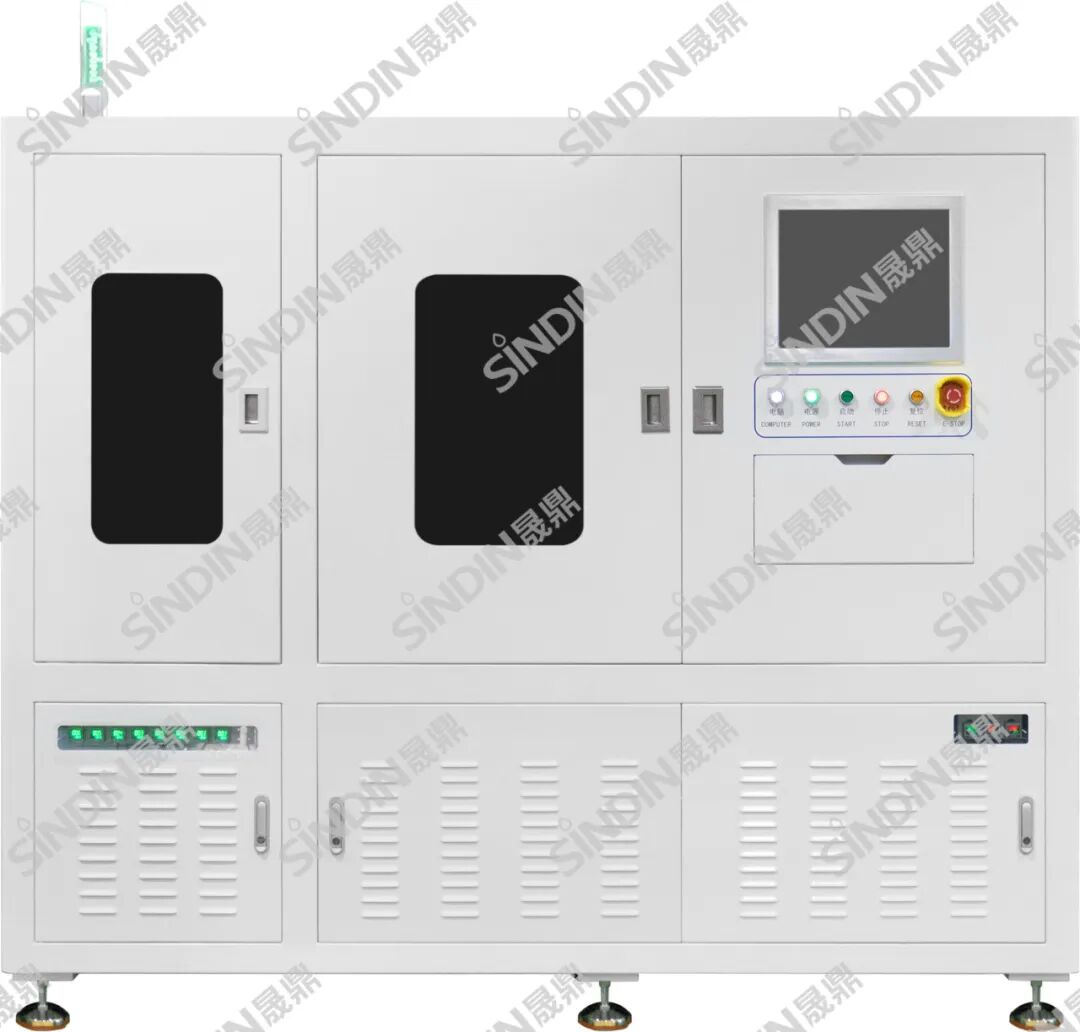

核心應用設備

設備優勢

  工藝穩定性高、一致性好，能夠精準匹配車規級產品的處理需求。

  處理的溫度低，避免高溫導致的互連結構翹曲、材料熱損傷問題。

產品案例

（*陶瓷覆銅基板樣品，圖片源于網絡，侵刪）

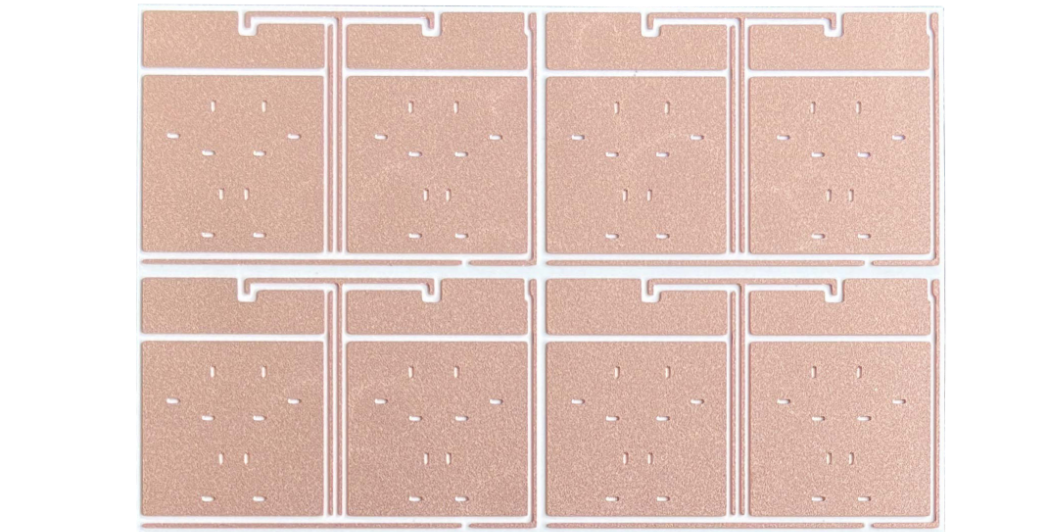

基板還原前（注：處理效果因產品材質不同而存在差異）

基板還原后（注：處理效果因產品材質不同而存在差異）

  針對陶瓷基板在燒結工藝后進行的氧化還原處理，晟鼎等離子干法還原技術能夠選擇性、非破壞性地還原銅表面，高效去除基板表面的燒結氧化層，從而為后續鍵合工藝提供潔凈的表面基礎。

  同時，等離子處理可顯著提升材料表面能，可提升鍵合材料（如金線/銅線、焊球或焊膏）在覆銅板表面的潤濕鋪展能力與浸潤性，從而獲得高強度、低空洞率的優質鍵合點或焊點，提升后續鍵合質量。
